Подготовка рентген-кабинета начинается с выбора модели и комплектации оборудования. От них зависят планировка, инженерные подключения, крепления и условия установки.
Требования к помещению для рентген-аппарата определяют по документации производителя, действующим нормам и обследованию объекта. Эти данные связывают в проекте: он показывает, что необходимо подготовить до доставки техники и приезда монтажной бригады.
С чего начинается подготовка рентген-кабинета
Сначала уточняют назначение рентгеновского аппарата, комплектацию и предполагаемую нагрузку. Затем собирают план помещения с размерами, сведения о коммуникациях и назначении смежных зон, включая этажи сверху и снизу.
На плане обозначают процедурную, пультовую, расположение оборудования и пути перемещения пациентов и персонала. Учитывают ограничения доступа и условия проведения ремонта. При замене рентген-аппарата оценивают, подходит ли существующая инфраструктура новой модели.
Для проектирования могут дополнительно запросить регистрационное удостоверение аппарата, сведения об организации и документы, уточняющие адрес объекта. Исходные данные оформляют в опросном листе.
На плане обозначают процедурную, пультовую, расположение оборудования и пути перемещения пациентов и персонала. Учитывают ограничения доступа и условия проведения ремонта. При замене рентген-аппарата оценивают, подходит ли существующая инфраструктура новой модели.
Для проектирования могут дополнительно запросить регистрационное удостоверение аппарата, сведения об организации и документы, уточняющие адрес объекта. Исходные данные оформляют в опросном листе.
Проектная документация и исходные данные
Поставщик передает установочные чертежи и технические требования выбранной конфигурации. Проектировщик сопоставляет их с характеристиками объекта и разрабатывает решения по размещению рентгеновского оборудования, инженерным системам и радиационной защите.
Подготовка проектной документации предшествует устройству креплений, кабельных трасс и защитных ограждений. Типовой чертеж производителя помогает определить условия установки, но не заменяет проект конкретного кабинета.
Нормативная основа в области радиационной безопасности — СанПиН 2.6.4115-25. Кабинет и оборудование размещают на основании проекта по результатам его санитарно-эпидемиологической экспертизы. СанПиН 2.6.1.1192-03 утратил силу.
Подготовка проектной документации предшествует устройству креплений, кабельных трасс и защитных ограждений. Типовой чертеж производителя помогает определить условия установки, но не заменяет проект конкретного кабинета.
Нормативная основа в области радиационной безопасности — СанПиН 2.6.4115-25. Кабинет и оборудование размещают на основании проекта по результатам его санитарно-эпидемиологической экспертизы. СанПиН 2.6.1.1192-03 утратил силу.
Радиационная защита: почему нужен расчет под конкретный объект
Радиационная защита рентген-кабинета должна учитывать конкретный аппарат и условия его размещения. Для расчета используют характеристики оборудования, рабочую нагрузку, направления пучка и расстояния до расчетных точек. Нагрузку принимают по действующим требованиям: предполагаемого количества пациентов недостаточно для выбора защитных решений.
Отдельно рассматривают помещения за стенами, этажом выше и ниже. Важно знать, как используются эти зоны и сколько времени в них находятся люди. Соседний кабинет с постоянными рабочими местами и помещение эпизодического пребывания имеют разные условия, которые необходимо учесть при проектировании.
По расчету определяют защиту стен, перекрытий, дверей и окон. Проходы кабелей и других коммуникаций также прорабатывают в проекте, чтобы они не нарушали предусмотренную защиту. Поэтому выбрать материал и его толщину по примеру другого рентген-кабинета нельзя, даже если помещения похожи по площади.
При изменении положения аппарата, конструкции ограждений или назначения смежных помещений проектировщик оценивает необходимость корректировки расчета. После монтажа выполнение защитных решений и радиационную безопасность кабинета подтверждают предусмотренными проверками и измерениями.
Отдельно рассматривают помещения за стенами, этажом выше и ниже. Важно знать, как используются эти зоны и сколько времени в них находятся люди. Соседний кабинет с постоянными рабочими местами и помещение эпизодического пребывания имеют разные условия, которые необходимо учесть при проектировании.
По расчету определяют защиту стен, перекрытий, дверей и окон. Проходы кабелей и других коммуникаций также прорабатывают в проекте, чтобы они не нарушали предусмотренную защиту. Поэтому выбрать материал и его толщину по примеру другого рентген-кабинета нельзя, даже если помещения похожи по площади.
При изменении положения аппарата, конструкции ограждений или назначения смежных помещений проектировщик оценивает необходимость корректировки расчета. После монтажа выполнение защитных решений и радиационную безопасность кабинета подтверждают предусмотренными проверками и измерениями.
Требования к помещению и инженерным системам
- Электроснабжение и заземление
До установки рентгеновского оборудования сверяют параметры питающей сети, выделенную мощность, кабельные линии, аппараты защиты и точки подключения с проектом и документацией производителя. Защитное заземление и выполненные соединения должны соответствовать проектной схеме. Результаты проверок и измерений подтверждают документами.Приемные каналы. У поставщика уточняют, сколько каналов и элементов катушек аппарат использует одновременно. Максимальное число каналов само по себе не показывает качество исследования без учета катушек и программ ускорения.
- Вентиляция, микроклимат и отделка
Вентиляцию подготавливают по проекту и проверяют в рабочем режиме. Температуру, влажность и необходимость охлаждения определяют с учетом тепловыделения рентген-аппарата, условий его эксплуатации и санитарных требований. Наличие кондиционера само по себе не подтверждает готовность вентиляционной системы.
Отделка должна соответствовать проекту и условиям уборки. До размещения техники завершают пылеобразующие работы, очищают поверхности и оценивают состояние защитных конструкций.
- Проемы, пол, крепления, кабельные трассы и место оператора
Размеры помещения после отделки сопоставляют с установочными чертежами. Оценивают несущую способность основания, ровность пола и подготовку креплений. Для потолочных систем отдельно рассматривают несущие конструкции.
Кабельные трассы должны соответствовать расположению компонентов и точек подключения. Проходы через защитные ограждения выполняют по проекту. В зоне оператора предусматривают место для пульта, необходимую защиту, наблюдение за пациентом и связь с ним.
Маршрут доставки и заноса оборудования
Подготовка помещения к установке включает организацию доставки от зоны разгрузки до места размещения рентген-аппарата. Габариты и массу перевозимых компонентов сопоставляют с проемами, поворотами коридоров, размерами и грузоподъемностью лифтов. Оценивают лестничные марши и площадки.
Уточняют несущую способность маршрута, необходимость временных настилов, снятия дверей и такелажных средств. В процедурной оставляют пространство для позиционирования оборудования. Перевозка и такелаж медицинского оборудования требуют согласованной схемы с учетом ограничений производителя.
Уточняют несущую способность маршрута, необходимость временных настилов, снятия дверей и такелажных средств. В процедурной оставляют пространство для позиционирования оборудования. Перевозка и такелаж медицинского оборудования требуют согласованной схемы с учетом ограничений производителя.
Что проверить перед началом монтажа
Готовность рентген-кабинета к установке оценивают по следующим пунктам:
- проектные решения выполнены, отклонения согласованы;
- радиационная защита устроена по проекту;
- доступ на объект и маршрут заноса подготовлены;
- инженерные системы проверены, результаты доступны;
- пылеобразующие работы завершены, помещение очищено;
- актуальная документация передана участникам;
- замечания, препятствующие монтажу, устранены.
Результаты фиксируют в чек-листе с замечаниями, ответственными и сроками устранения. Исправления проверяют повторно.

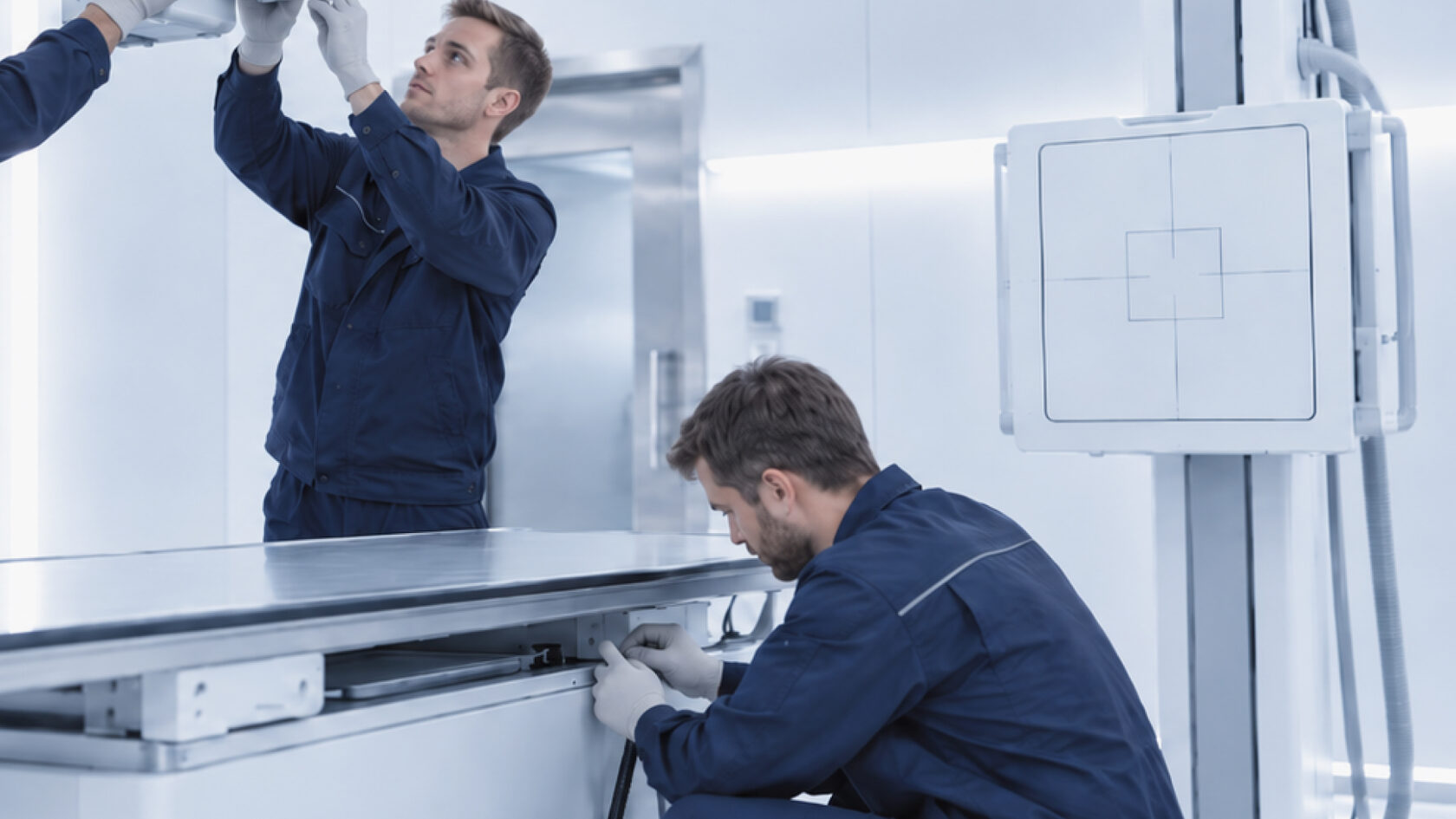

Монтаж рентген-аппарата планируют после подтверждения условий установки. Для начала исследований необходимы последующие испытания, радиационный контроль и оформление документов. Функциональная проверка техники не заменяет оценку радиационной безопасности кабинета.
Выполненный монтаж подтверждают актом, протоколами испытаний и проверок, сведениями о подключениях и настройках. Заказчику передают инструкции и техническую документацию производителя.
Монтаж рентген-аппарата планируют после подтверждения условий установки. Для начала исследований необходимы последующие испытания, радиационный контроль и оформление документов. Функциональная проверка техники не заменяет оценку радиационной безопасности кабинета.
Выполненный монтаж подтверждают актом, протоколами испытаний и проверок, сведениями о подключениях и настройках. Заказчику передают инструкции и техническую документацию производителя.
Кто за что отвечает при подготовке кабинета
Состав задач каждого участника закрепляют в договорах.
До начала подготовки кабинета мы запрашиваем у заказчика исходные данные и согласуем доступ на объект. Совместно определяем задачи участников: заказчик координирует подготовку, проектная организация разрабатывает решения, включая расчет радиационной защиты, а строительный подрядчик выполняет строительные и инженерные работы и устраняет замечания в пределах своего задания.
Мы оцениваем условия установки рентгеновской системы, собираем, фиксируем и подключаем оборудование, выполняем предусмотренные проверки. Передаем заказчику акт монтажа, протоколы испытаний и проверок, сведения о подключениях и настройках, инструкции и техническую документацию производителя.
Перед поставкой мы совместно с заказчиком проверяем готовность кабинета. Заранее согласуем, кто отвечает за устранение замечаний и подтверждает готовность помещения после исправлений.
До начала подготовки кабинета мы запрашиваем у заказчика исходные данные и согласуем доступ на объект. Совместно определяем задачи участников: заказчик координирует подготовку, проектная организация разрабатывает решения, включая расчет радиационной защиты, а строительный подрядчик выполняет строительные и инженерные работы и устраняет замечания в пределах своего задания.
Мы оцениваем условия установки рентгеновской системы, собираем, фиксируем и подключаем оборудование, выполняем предусмотренные проверки. Передаем заказчику акт монтажа, протоколы испытаний и проверок, сведения о подключениях и настройках, инструкции и техническую документацию производителя.
Перед поставкой мы совместно с заказчиком проверяем готовность кабинета. Заранее согласуем, кто отвечает за устранение замечаний и подтверждает готовность помещения после исправлений.
Частые ошибки
- Начинают ремонт до выбора модели, затем переделывают размещение и подключения
Устраивают крепления, кабельные трассы и точки подключения, ориентируясь на общие представления о рентгеновском оборудовании. После уточнения комплектации выясняется, что расположение компонентов или инженерные требования отличаются. До выбора аппарата можно обследовать объект, но зависимые от модели решения следует принимать по его документации.
- Оценивают маршрут в день доставки: компоненты не проходят через проем или не помещаются в лифт
Учитывают размеры процедурной, но забывают о входных дверях, поворотах коридоров, лифте и зоне разгрузки. В результате оборудование невозможно занести по намеченному пути. Маршрут оценивают заранее с учетом транспортных габаритов и массы компонентов.
- Копируют радиационную защиту другого кабинета без учета расчетных условий
Выбирают толщину материала без учета аппарата, рабочей нагрузки и соседних помещений. Внешнее сходство объектов не подтверждает одинаковых условий безопасности. Защитные конструкции выполняют по расчету, а изменения согласуют с проектировщиком.
- Совмещают монтаж с незавершенным ремонтом
В помещении продолжаются сверление, шлифовка или другие пылеобразующие работы, проходы заняты материалами. Это мешает размещению техники и создает риск загрязнения или повреждения компонентов. До приезда бригады нужно завершить такие работы, освобождают доступ и очищают помещение.
- Принимают инженерные системы без измерений, оставляя параметры подключений неподтвержденными
Наличие электрощита, заземляющего проводника или вентиляционных решеток считают достаточным признаком готовности. Однако фактические параметры могут не соответствовать проекту и требованиям аппарата. Перед установкой нужны результаты проверок и измерений, а выявленные несоответствия следует устранить.
Частые вопросы
Можно ли начать подготовку до выбора модели?
Можно обследовать объект и определить ограничения. Решения по защите, креплениям и инженерным подключениям разрабатывают под выбранную модель и комплектацию.
Можно обследовать объект и определить ограничения. Решения по защите, креплениям и инженерным подключениям разрабатывают под выбранную модель и комплектацию.
Кто рассчитывает радиационную защиту?
Профильный специалист проектной организации по данным рентгеновского оборудования и объекта, с учетом действующих требований.
Профильный специалист проектной организации по данным рентгеновского оборудования и объекта, с учетом действующих требований.
Что проверяет монтажная организация?
Условия установки: доступ, размещение компонентов, крепления и подключения. Такая оценка не заменяет проектирование и процедуры радиационной безопасности.
Условия установки: доступ, размещение компонентов, крепления и подключения. Такая оценка не заменяет проектирование и процедуры радиационной безопасности.
Входит ли подготовка помещения в монтаж?
Проектирование, строительные работы и подготовка инженерных систем оформляются отдельно, если не включены в договор монтажа.
До подтверждения поставки согласуйте проект и чек-лист готовности рентген-кабинета с проектной и монтажной организациями. Устраните замечания до приезда бригады.
Проектирование, строительные работы и подготовка инженерных систем оформляются отдельно, если не включены в договор монтажа.
До подтверждения поставки согласуйте проект и чек-лист готовности рентген-кабинета с проектной и монтажной организациями. Устраните замечания до приезда бригады.
Вывод
Подготовка рентген-кабинета к установке оборудования начинается с выбора модели и обследования помещения. До поставки важно реализовать проектные решения по радиационной защите и инженерным системам, подготовить маршрут заноса и согласовать готовность объекта с монтажной организацией. Это помогает избежать переделок и задержек при установке аппарата.
